梅特勒-托利多总有机碳(TOC)分析系统 |
|
| |
|
|
|

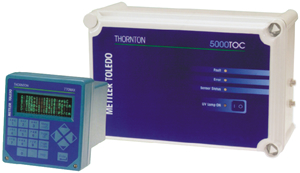

5000TOC总有机碳传感器 |
| |
| 性能 |
● 连续流量设计，无批次测量周期
● 770MAX智能型传感器接口
● 两个5000TOC传感器连接至770MAX， 另外4个通道可连接其他传感器
● LED传感器状态指示
● 具有标准770MAX多参数分析仪的特性并带有TOC传感器特点
- UV灯使用寿命指示
- UV灯开/关控制
- TOC测量出错和错误信息
- 用于安全性的TOC传感器键锁定功能
- 自动启动功能使TOC传感器在电源中断后能自动启动 |
| |
| 益处 |
● 智能型传感器设计减少了安装和设置时间
● 连续的流量设计提供快速TOC响应
● 实时连续监控提供精确的数据和更好的过程控制
● 广泛的动态操作范围符合和满足纯水及超纯水应用要求
● 在使用，贮存和更换过程中不需要气体或试剂， 无移动部件， 减少维护和维
修成本
● 符合制药行业USP<643>，<645>和EP2.2.44要求
● 传感器的设计符合系统集成和分配系统的要求
● 超低的 TOC 检测可用于电子半导体行业水制备， 分配和过程系统中的有机物
含量的连续监测
● 770MAX可连接两个5000TOC传感器， 用于对水处理系统性能的监控
● 坚固的NEMA 4X等级外壳设计可用于工业环境 |
| |
| 770MAX性能 |

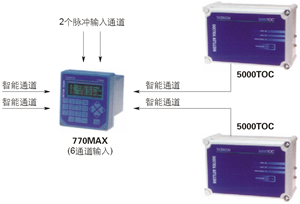

5000TOC传感器采用智能传感器技术，
与770MAX多参数分析仪连接。770MAX
分析仪的四个通道中的两个通道可同时连接两个5000T0C传感器，并且另外两个
通道可用于其他智能型传感器的连接。770MAX还可以提供另外两个脉冲输入通道
用于流量传感器的连接。 所有的传感器都用标准的插入式电缆连接。 |
| |
5000TOC传感器的外壳设计符合NEMA
4X标准, 能在工业环境下使用。与770MAX
变送器相配，提供灵活多样的，可靠的TOC检测。 |
| |
可提供的其他智能型传感器
● 电导率/电阻率 ● pH/ORP ● 溶氧 ● 流量 ● 温度 ●
压力 ● 液位 |
| |
| 测量原理：紫外线氧化/电导率差值 |
5000TOC传感器采用紫外线氧化的原理， 测量样品前后电导率差值(见右侧原理
图)， 来测定总有机碳的含量。 Thornton的高性能的电导率传感器提供样品前后
的电导率可靠的测量。样品通过一个石英螺旋管被氧化，紫外线采用185nm的灯，
使响应时为最短。这种设计不需要采用额外的试剂和化学物质， 并且整个产品为
一体化设计，无移动部件。 |
| |
| 行业应用举例 |
| ◆纯水和超纯水 ◆医药等级水 ◆电子半导体 ◆循环和回收 ◆电力行业 |
| |
| TOC性能规格 |
| 测量范围 |
0.05
- 1000 μgC/L (ppbC) |
| 精度 |
大于±2ppbC或±5%的测量范围 |
水质量
> 15MΩ：精度 = ±0.1ppbC @ TOC < 2ppb
精度
= ±0.2ppbC @ TOC < 10ppb |
| 水质量
< 15MΩ - 0.5MΩ：精度 = ±5% 的测量范围 |
| 重复性 |
±0.2ppbC,
TOC < 10ppbC, ±2.0%, TOC > 10ppbC
±0.2ppbC, TOC < 10ppbC, ±2.0%, TOC > 10ppbC
(仪器和仪器) |
| 分辨率 |
0.001
ppbC (μgC/L) |
| 分析时间 |
连续 |
| 响应时间 |
<
60 秒 |
| 检测极限 |
0.025
ppbC |
| 电导常数精度 |
±2% |
| 温度传感器 |
Pt1000
RTD，A级 |
| 温度精度 |
±0.25
℃ @ 25℃ |
|
| |
| 样品水质要求 |
| 温度 |
5 - 90℃ |
| 颗粒尺寸 |
＜ 100 微米 |
| 最小水质 |
≤ 2 μS/cm |
| 流速 |
≥ 20 mL/分钟 |
| 压力 |
在样品连接处
15 - 100 psig (1.0 bar - 6.9 bar) |
|
| |
| 通用技术规格 |
样品连接
入口
出口
|
0.125"(3mm)O.D.
压缩型管连接(金属箍)
连接，40 靘 过滤器和6'(2m)管
0.25"(6mm)O.D. 倒钩连接
5"(1.5mm)管 |
| 入口过滤器 |
3166SS，40微米 |
| 外壳材料 |
聚碳塑胶，耐火，UV和抗化学腐蚀
UL #E75645，Vol.1，Set2，CSA #LR 49336 |
| 外壳等级 |
NEMA 4X
工业环境 |
| 液接部位材料 |
316SS /
石英玻璃 / PEEK / 钛 / PTFE /
聚亚氨脂(仅在出口管处) / EPDM |
| 环境温度/湿度等级 |
5-50℃ /
5 - 80% 湿度，非冷凝 |
| 电源 |
100 - 230
VAC 或 200 - 240 VAC，50 / 60 Hz
最大功率 25 W |
| 墙安装 |
标准，提供安装件 |
| 管道安装 |
选项，管道安装附件
(定义管道尺寸1"至4") |
| 最大传感器距离 |
300ft (91m) |
| 指示器 |
4个LED灯，用于出错，错误，传感器状态和UV灯 |
| 等级/防护 |
符合CE，UL和cUL
(CSA标准) |
| 外部尺寸 |
11"(280mm)W×7.4"(188mm)H×5.25"(133mm)D |
| 重量 |
5.0lb (2.3Kg) |
|
| |
